HD24 Ventilheizkörper, Heizkörper Typ 33 400×900 mm (H x L), Profilheizkörper Nur Heute

Beschreibung

Heizungsdiscount24 Heizkörper, Ventilheizkörper Typ 33 400×900 mm (H x L), Flachheizkörper

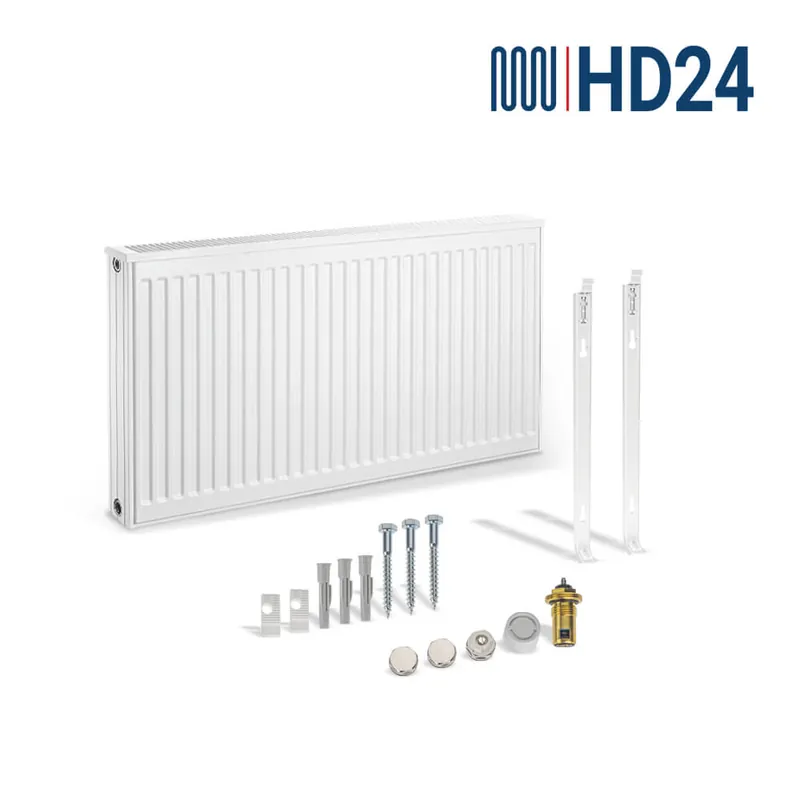

Lieferumfang / je nach Auswahl:

• HD24 Ventilheizkörper, Profilheizkörper Typ 33 400×900 mm (H x L)
• Set Ventilanschluss
  – 2x Federzugkonsolen
  – Ventileinsatz
  – Blind- & Entlüftungsstopfen
  – 4x Schrauben
  – 4x Dübel

• Auswahl Anschlusszubehör:
  a.) HD24 Heizkörperverschraubung Eckform
  – Hahnblock für 1/2″ IG Heizkörperanschluss, Zweirohr, absperrbar
  b.) HD24 Heizkörperverschraubung Durchgangsform
  – Hahnblock für 1/2″ IG Heizkörperanschluss, Zweirohr, absperrbar
• Auswahl Thermostatkopf:
  a.) HD24 Thermostatkopf Basic, weiss, M30 x 1,5 mit Nullstellung und Sperrstift
  – Hahnblock für Heizkörper, Zweirohr, Eckform, absperrbar, 3/4″ x 1/2″
  b.) Danfoss Thermostatkopf React M30x1,5 flüssigkeitgefüllt, EF, Frostschutz
  – Thermostatkopf React M30x1,5 flüssigkeitgefüllt, eingebauter Fühler, Frostschutz
  c.) Oventrop Thermostatkopf Uni LH weiss
  – Thermostatventil M30x1,5 Uni LH weiß
  d.) Heimeier Thermostatkopf K
  – Thermostatkopf K M30x1,5

Erhältliche HD24 Heizkörper Typen / Stärken:

• HD24 Heizkörper Typ 20 / 21, Heizkörperdicke (Tiefe): 76 mm
• HD24 Heizkörper Typ 22, Heizkörperdicke (Tiefe): 106 mm
• HD24 Heizkörper Typ 33, Heizkörperdicke (Tiefe): 161 mm

Verfügbare HD24 Heizkörper Längen in mm:

400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000

Erhältliche HD24 Heizkörper Bauhöhen (BH) in mm:

• BH 300 mm
• BH 500 mm
• BH 600 mm
• BH 900 mm

Allgemeine Produktbeschreibung Heizungsdiscount24 Universalheizkörper

Der profilierte HD24 Universalheizkörper ist ein Stahlheizkörper mit Sickenabstand 33 1/3 und doppelt- oder dreilagigem Aufbau. Er findet durch die vielseitigen Anschlussvarianten (Anschluss von unten, rechts- oder linksseitig, wahlweise auch seitlich anschließbar) seinen Platz sowohl in der Altbausanierung als auch im Neubaubereich.

Die zur Innenreinigung leicht abnehmbare Design-Abdeckung der Universalheizkörper sichert nachhaltig die Konvektionsleistung. Staubknäuel innerhalb der Konvektionsschächte, die langfristig zu einer deutlichen Leistungsminderung führen, können leicht entfernt werden. Die schräge Abkantung der Abdeckung sorgt für einen optisch fließenden Übergang zur Wand.

Fest verschweißte Seitenteile tragen zu einer verbesserten Wärmeleitung bei und geben dem Heizkörper eine hochwertige, geschlossene, Optik.

Die laschenlose Befestigung mit Schnellmontageschienen – nicht sichtbar unter der Abdeckung – sorgt für eine variable, schnelle Montage.

Produktvorteile

• Universalheizkörper aus Qualitätsstahl nach DC 01
• profiliert mit Sickenabstand 33 1/3
• doppel- oder dreilagiger Aufbau in beidseitig geschlossener Ausführung
• mit fest verschweißten Seitenverkleidungen
• aufgesteckte, zur bequemen Innenreinigung leicht abnehmbare Design-Abdeckung, werksseitig montiert
• Nabenabstand = Nennbauhöhe – 55 mm
• mit integrierter Ventilgarnitur 5 x 21,3 mm (G ½“) für den Anschluss von unten, rechts- oder linksseitig (wahlweise auch seitlich anschließbar)
• Wärmeleistung nach EN 442
• umweltfreundliche ATL-Grundierung
• mit Epoxydharz-Pulverbeschichtung nach DIN 55 900
• Farbton RAL 9016 (Verkehrsweiß)
• Transport- und Montageverpackung
• Befestigung mittels Federzugkonsole, kunststoffbeschichtet in RAL 9016 oder Standkonsole, kunststoffbeschichtet in RAL 9016 oder Bohrkonsole in Verbindung mit Federzugkonsole
• QM-System zertifiziert nach DIN EN ISO 9001:2008
• Anschlüsse: 3 x 21,3 mm (G ½“) seitlich, 2 x 21,3 mm (G ½“) unten, Innengewinde, nach ISO 228
  – Betriebsdruck: 10 bar
  – Prüfdruck: 13 bar
  – Temperatur: max. 110 °C
  – Medium: Wasser

Heizkörperbefestigungen

Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung und geeignet sind.

Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
